智能配电监控器（型号：ZWHB）
来源："威奇电气产品分类：能耗采集系列浏览量：2992

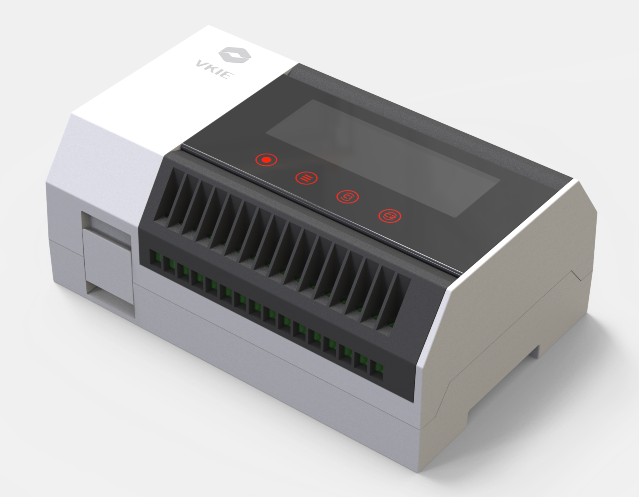

1.产品图
ZWHB-D100T (交流型)
ZWHB-D100M（直流型）
2.概述
ZWHB是我司针对智能配电而研发的一款集测量、分析、监控一体的多功能电力监测模块。
3.功能
实时测量三相回路的电压、电流、三相回路的有功/无功/视在功率、功率因素、有功/无功电能计量；
实时电度、峰谷电计费功能
开关量输出：2路，22V 5A;
开关量输入：2路；
剩余电流监测：1路，过阈值报警、联动断电控制；
标配1路RS485通讯接口，Modbus标准协议。（直流型2路，其中1路可外接柜门显控屏）
4.技术参数
|
精度等级
|
电压、电流0.5级，剩余电流1级
|
|
工作电源
|
AC3*380V（交流型） DC24V（直流型）
|
|
功耗
|
≤1W(待机)，≤2.5W(满载)
|
|
额定电流
|
互感式：AC 5A
|
|
剩余电流报警设定值
|
200 mA~800mA
|
|
静电放电抗干扰度
|
GB/T 17626.2-2008 3级
|
|
电快速瞬变脉冲群抗扰度等级
|
GB/T 17626.4-2008 4级
|
|
外形尺寸（长*宽*高）
|
133*86*55.5
|
|
安装方式
|
35mm导轨
|
|
工作温度
|
-20℃~70℃
|
|
相对湿度
|
≤95%（无凝露）
|
